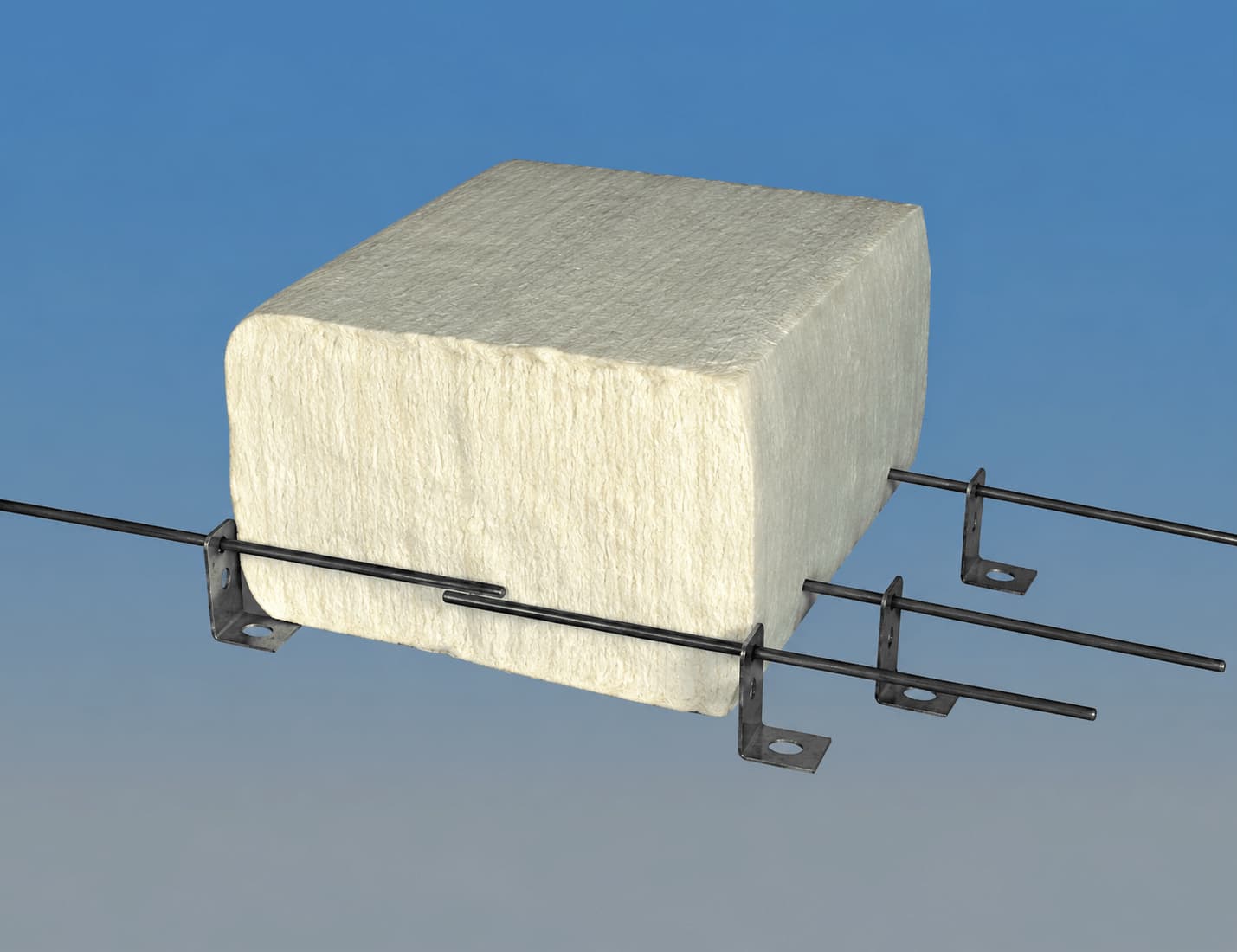

Keramikfaser-Module und Faserstreifen für Hochtemperaturdämmung
WEITHERM CFH und CFG sind Leichtbausysteme auf Basis keramischer Fasern für die Hochtemperaturdämmung in industriellen Anlagen. Sie kommen überall dort zum Einsatz, wo geringes Gewicht, niedrige Wärmespeicherung und gute Temperaturwechselbeständigkeit gefordert sind. Durch ihre flexible Struktur eignen sich Keramikfaser-Module und Faserstreifen auch für anspruchsvolle Geometrien, etwa in Ofenauskleidungen, an Rohrleitungen, Krümmern, Brennkammern oder Rekuperatoren. Als Spezialist für Hochtemperaturdämmstoffe bringt WEITHERM mehr als ein Jahrzehnt Unternehmenspraxis ein. Hinzu kommt die jahrzehntelange Erfahrung der Mitarbeitenden in Feuerfesttechnik, keramischer Faser sowie feuerfesten Betonen und Steinen. So unterstützt Sie WEITHERM bei der technischen Einordnung, bei der Auswahl geeigneter Produktvarianten und bei der praxisgerechten Auslegung.
Sie benötigen Beratung?
WEITHERM CFH/CFG: Faserstreifen- und Modulsysteme aus Keramikfaser
WEITHERM CFH und CFG sind Faserstreifen- und Modulsysteme aus Keramikfaser mit Klassifizierungstemperaturen von 1260, 1430 und 1600 °C. Die Systeme basieren auf weiterverarbeiteten WEITHERM CTM Keramikfasermatten der Qualitäten CTM 1260/130, CTM 1430/130 und CTM 1600/100. Sie sind für Anwendungen ausgelegt, bei denen niedrige Wärmeleitfähigkeit, geringe Wärmespeicherung, geringes Gewicht und ein wirtschaftlicher Einbau gefordert sind.
CFH bezeichnet Faserstreifen. Dabei handelt es sich um einzelne Streifen aus Keramikfasermatten, die unverdichtet geliefert und passend zum jeweiligen Wandaufbau eingebaut werden. CFG steht für vorverdichtete Faser-Module aus einzelnen Streifen mit einer Rohdichte von 150 bis 175 kg/m³, die durch ein Gazegewebe zusammengehalten werden. Beide Varianten sind für die industrielle Hochtemperaturdämmung vorgesehen, unterscheiden sich jedoch in Aufbau, Verdichtungsgrad und Einbausituation.
Aufbau und Material
Ein wesentlicher technischer Punkt ist die Faserrichtung. Bei WEITHERM CFH und CFG steht die Hauptfaserrichtung hochkant zur Auskleidungsfläche. Das beeinflusst den konstruktiven Aufbau ebenso wie die Dämmwirkung. CFH Faserstreifen werden unverdichtet mit Rohdichten von 130 oder 160 kg/m³ angeboten. Die Variante mit 130 kg/m³ kann beim Einbau verdichtet werden. CFG Faser-Module sind bereits vorverdichtet und in Rohdichten von 150, 160 oder 175 kg/m³ verfügbar. Die chemische Analyse richtet sich jeweils nach den verwendeten WEITHERM CTM-Matten.
Wandaufbau und Schichtsysteme
Je nach Temperaturzone, Untergrund und Einbausituation lassen sich Faserstreifen und Module in unterschiedliche Wandaufbauten integrieren. Dadurch kann auch eine wirtschaftliche Wärmedämmung in Kombination mit anderen Wärmedämmsystemen umgesetzt werden, sofern der Schichtaufbau technisch passend ausgelegt ist. Einen strukturierten Überblick über das Sortiment finden Sie hier: Keramische Produkte. Dort werden angrenzende Produktformen aus keramischer Faser gebündelt, darunter zum Beispiel Fasermatten sowie weitere Hochtemperaturdämmstoffe.
Anwendungsbereiche von Keramikfaser-Modulen und Faserstreifen
Keramikfaser-Module und Faserstreifen werden vor allem dort eingesetzt, wo hohe thermische Belastungen auf komplexe Geometrien und anspruchsvolle Einbausituationen treffen. Das betrifft nicht nur klassische Ofenauskleidungen, sondern auch Bauteile und Anlagenzonen, in denen Gewicht, Zugänglichkeit und Temperaturwechsel eine wichtige Rolle spielen. Die Eigenschaften von WEITHERM CFH und CFG sind auf vielfältige Anwendungen in unterschiedlichen Industriezweigen abgestimmt und eröffnen entsprechend breite Einsatzmöglichkeiten in der Hochtemperaturdämmung.
Typische Anwendungsbereiche sind:
- Industrieofenbau mit Kammeröfen, Haubenöfen und Herdwagenöfen
- Wärmebehandlungsanlagen
- Gießereien und Bereiche der Stahlproduktion
- Keramikindustrie mit Brennöfen und thermisch hoch belasteten Zonen
- Apparate- und Anlagenbau
- Petrochemie und thermisch beanspruchte Prozessbereiche
- Maschinenbau
- Strahlungsschutz
- Rohrleitungen, Krümmer, Brennkammern und Rekuperatoren
Gerade bei komplexen Geometrien, bei Sanierungen oder zur Reduzierung des Gesamtgewichts bieten Faserstreifen für Hochtemperaturdämmung konstruktive Vorteile. Wenn statt flexibler Systeme eher formstabile Produktformen gefragt sind, können auch Vakuumformteile oder Faserplatten die passende Lösung sein.
Produkteigenschaften der Keramikfaser-Faserstreifen und -Module
Die Leistungsfähigkeit von WEITHERM CFH und CFG ergibt sich nicht aus einem einzelnen Kennwert, sondern aus dem Zusammenspiel mehrerer Material- und Systemeigenschaften. Für Konstrukteure, Betreiber und technische Einkäufer ist entscheidend, wie sich das Material im Prozess, bei Temperaturwechseln und während der Montage verhält.
Wichtige Eigenschaften sind:
- leicht und flexibel im konstruktiven Einsatz
- Klassifizierungstemperaturen von 1260, 1430 und 1600 °C
- niedrige Wärmeleitfähigkeit über relevante Temperaturbereiche
- zulässige Strömungsgeschwindigkeiten bis 25 m/s
- geringes Gewicht bei gleichzeitig technischer Belastbarkeit
- gute Temperaturwechselbeständigkeit
- geringe Wärmespeicherung
- hohe thermische Beständigkeit
- geringe Schwindung und homogene Struktur
- schalldämmende Eigenschaften
- konfektionierte Zuschnitte und Formteile nach Zeichnung
- gute Bearbeitbarkeit
- wirtschaftliche Montage
- je nach Systemaufbau kein metallischer Anker im eigentlichen Ofenraum
- keine gesonderten Aufheizvorschriften
Diese Eigenschaften machen Keramikfaser-Faserstreifen und Module insbesondere für Anwendungen interessant, in denen Wärmeverluste begrenzt und thermische Prozesse stabil geführt werden sollen. Hinzu kommt die gute Anpassbarkeit an konkrete Anlagengeometrien. Zuschnitte und Formteile nach Zeichnung erweitern den Spielraum überall dort, wo Standardabmessungen nicht ausreichen. Gerade in komplexen Hochtemperaturanwendungen entstehen so Lösungen, die präzise auf Einbausituation, Temperaturzone und Wandaufbau abgestimmt werden können.
Kombinierte Faser-Modulsysteme aus Keramikfaser für hohe Temperaturzonen
In der Praxis liegt über eine Auskleidung selten eine vollständig einheitliche Temperaturbelastung an. Unterschiedliche Zonen innerhalb einer Anlage stellen unterschiedliche Anforderungen an Temperaturbeständigkeit, Rohdichte und Schichtaufbau. Genau an dieser Stelle können kombinierte Faser-Modulsysteme aus Keramikfaser sinnvoll sein.
Solche Aufbauten eignen sich für thermisch und chemisch stärker beanspruchte Ofenbereiche, für schnelle Temperaturwechsel oder für Anwendungen, in denen gezielt Temperaturreserven vorgesehen werden sollen. Statt einer pauschalen Standardlösung steht dann die technische Auslegung im Vordergrund. Maßgeblich ist, welche Temperaturklasse, welcher Verdichtungsgrad und welcher Wandaufbau zum jeweiligen Prozess passen.
Montage, Befestigung & Zubehör
Auch bei der Montage zeigt sich, dass WEITHERM CFH und CFG als durchdachte Systemlösungen ausgelegt sind. Die Befestigung auf Stahlmänteln kann mit WEITHERM Kleber A bis 1400 °C in Verbindung mit Streckmetallgitter erfolgen. Alternativ kommen hitzebeständige Anker zum Einsatz, die an den jeweiligen Stahlmantel angepasst werden. Für die Verklebung auf feuerfesten Baustoffen steht WEITHERM Kleber B bis 1550 °C zur Verfügung. Je nach Systemaufbau kann die Auskleidung so ausgeführt werden, dass im eigentlichen Ofenraum kein metallischer Anker erforderlich ist.
Ergänzend kann WEITHERM CH 1260 als Oberflächenhärter eingesetzt werden, wenn die Anwendung eine zusätzliche Oberflächenverfestigung erfordert. Ebenfalls im Sortiment führt WEITHERM passende Systemkomponenten wie Kleber und Coatings. Zusammen mit hitzebeständigen Ankern gehören sie zu den zentralen Komponenten für einen anwendungsgerechten Aufbau.
Bearbeitung und Arbeitsschutz
Keramikfaser-Module passend auslegen lassen
Wenn Sie Keramikfaser-Module oder Faserstreifen für eine konkrete Hochtemperaturanwendung auswählen möchten, reicht der Blick auf die maximale Temperatur allein nicht aus. Ebenso relevant sind Rohdichte, Wandaufbau, Geometrie, Befestigung und mögliche Sonderzuschnitte. Für die erste Orientierung lohnt sich ergänzend der Blick auf unsere Produkte Seite, da dort die wichtigsten keramischen Produktgruppen im Zusammenhang eingeordnet werden. WEITHERM Wärmedämmsysteme unterstützt Sie anschließend bei der technischen Einordnung, bei der Auswahl geeigneter Systemlösungen und bei der praxisgerechten Auslegung. Kontaktieren Sie uns jederzeit für eine ausführliche Beratung zur passenden Temperaturklasse, zum geeigneten Wandaufbau und zur stimmigen Befestigung Ihrer Hochtemperaturdämmung.
Was ist der Unterschied zwischen WEITHERM CFH und CFG?
WEITHERM CFH sind Faserstreifen aus Keramikfasermatten. WEITHERM CFG sind vorverdichtete Module aus einzelnen Streifen. Welche Variante passt, hängt von Einbausituation, Rohdichte, Temperaturklasse und dem vorgesehenen Wandaufbau ab.
Für welche Anwendungen eignen sich Keramikfaser-Module?
Keramikfaser-Module eignen sich für Industrieöfen, Wärmebehandlungsanlagen, Brennkammern, Rohrleitungen, Rekuperatoren und weitere thermisch belastete Bereiche. Sie sind vor allem dann sinnvoll, wenn geringe Wärmespeicherung, geringes Gewicht und gute Anpassbarkeit gefordert sind.
Welche Rolle spielt Zubehör bei der Montage?
Kleber, Streckmetall, Anker und Oberflächenhärter beeinflussen, wie sicher und dauerhaft eine Auskleidung funktioniert. Deshalb sollte das Zubehör immer zusammen mit Temperaturbereich, Untergrund und Schichtaufbau ausgewählt werden.
